變壓器油色譜分析是電力設備狀態監測和故障診斷中至關重要且不可替代的技術手段。

簡單來說，測色譜就像是給變壓器做“血液化驗”。變壓器油在變壓器內部循環，就像血液在人體內循環一樣。變壓器內部的任何早期故障（如過熱、放電等）都會產生特定的“代謝產物”——故障特征氣體，這些氣體會溶解在變壓器油中。

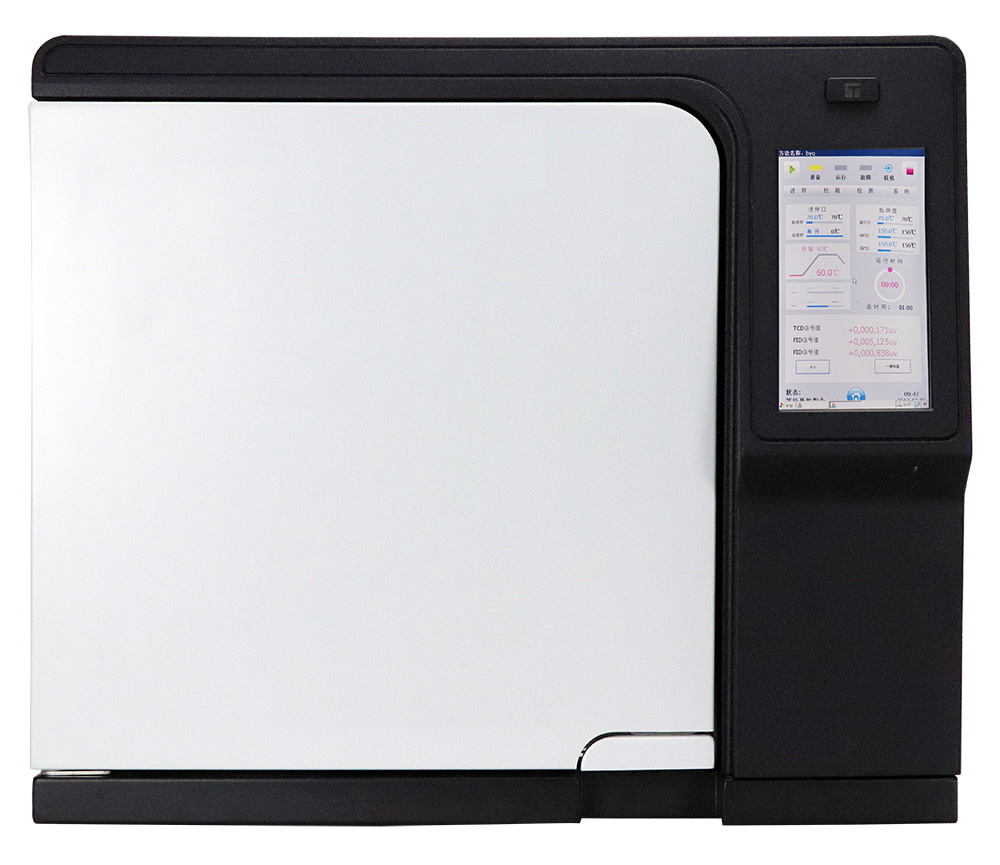

通過色譜分析，我們可以精確地檢測出油中這些特征氣體的種類和含量，從而判斷變壓器內部的“健康狀況”，實現對潛在故障的早期、靈敏、準確的診斷。

以下是為什么要進行變壓器油色譜分析的幾個核心原因：

1. 早期發現潛伏性故障（核心價值）

變壓器內部的故障，如局部過熱、電弧放電、局部放電、絕緣材料老化等，在發展初期往往是“潛伏性”的，常規的電氣試驗（如直阻、變比、絕緣電阻測試）可能無法發現。但這些故障在能量釋放的過程中，會加速絕緣油和固體絕緣材料（紙板、木塊等）的熱裂解和電裂解，產生氫氣（H?）、甲烷（CH?）、乙烷（C?H?）、乙烯（C?H?）、乙炔（C?H?）、一氧化碳（CO）、二氧化碳（CO?）等氣體。

• 乙炔（C?H?）?是電弧放電的標志性氣體，只要出現微量，就預示著有嚴重放電故障。

• 乙烯（C?H?）?是高溫過熱（通常 > 700°C）的主要特征氣體。

• 一氧化碳（CO）和二氧化碳（CO?）?是固體絕緣材料（絕緣紙）老化和裂解的特征氣體。

色譜分析能在故障非常早期的階段就檢測到這些微量的特征氣體，從而實現預警，避免故障擴大。

2. 判斷故障的類型和性質

不僅僅是發現故障，更重要的是判斷故障是什么。國際上廣泛采用三比值法（羅杰斯比值法）?和大衛三角形法等方法來分析各種特征氣體之間的比例關系。通過這些方法，可以相對準確地判斷出故障的性質：

• 是熱性故障還是電性故障？

• 如果是熱性故障，溫度范圍大概是多少？（低溫過熱、中溫過熱、高溫過熱）

• 如果是電性故障，是能量較低的局部放電，還是高能量的電弧放電？

• 故障涉及的絕緣材料是油還是固體絕緣（紙）？

3. 評估故障的嚴重程度和發展趨勢

通過定期（例如每半年或一年）或跟蹤監測（發現異常后縮短監測周期），可以繪制出各種氣體含量的增長趨勢圖。

• 含量絕對值：可以粗略反映故障的規模。

• 產氣速率：是判斷故障嚴重程度和發展快慢的關鍵指標。如果產氣速率急劇增加，說明故障正在加速惡化，可能需要立即安排檢修或停運。

4. 實現狀態檢修（Predictive Maintenance）

基于色譜分析數據，可以將變壓器的檢修策略從傳統的“定期檢修”或“事故后檢修”轉變?yōu)楦茖W(xué)、更經濟的?“狀態檢修”?。

• 根據變壓器的“健康狀態”來決定是否需要檢修以及何時檢修，避免了不必要的停電和人力物力浪費，也有效防止了突發性事故的發生。

5. 監督制造和安裝工藝、運輸過程

新變壓器投運前或大修后的色譜分析可以作為“原始指紋數據”。如果此時就發現某些氣體含量異常偏高，可能意味著在制造、安裝或運輸過程中存在隱患（例如內部有金屬異物、螺絲松動、運輸中遭受撞擊導致位移等），可以及時處理，避免帶病投運。

總結

因此，變壓器油色譜分析被廣泛譽為電力變壓器安全運行的“守護神”，是輸變電設備絕緣監督技術中最重要、最有效的例行試驗項目之一
